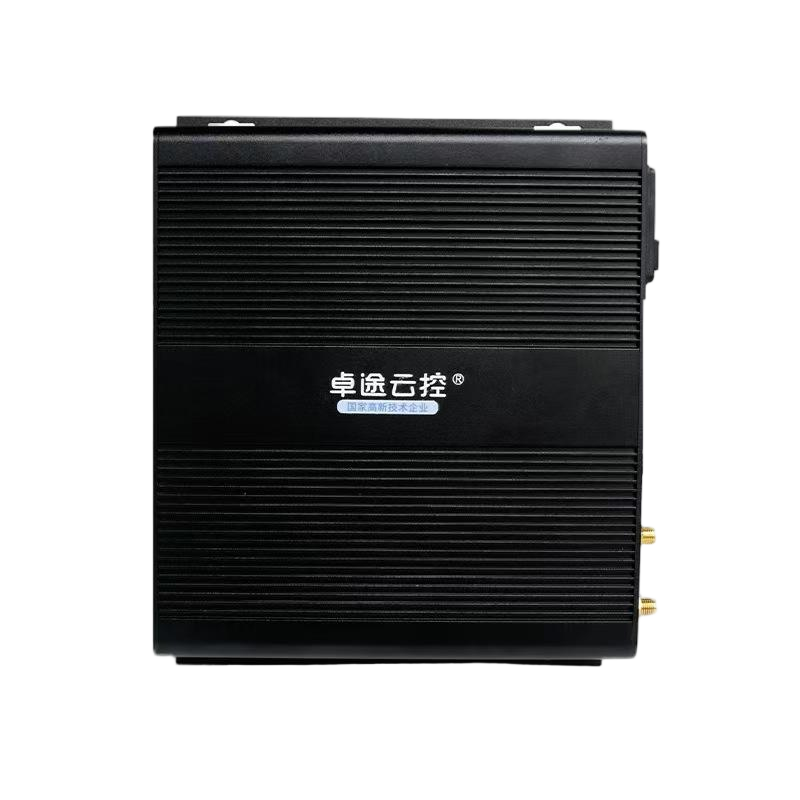

无线采集器ZT-ECC01
ZT-ECC01 无线采集器说明书
一、产品概述
在自动化系统建设及既有建筑项目改造中，LoRa 无线扩频通讯技术具有信号传输距离远，穿透能力 强、功耗低、成本低、通讯稳定的优点，可以避免二次布线，大大节省了施工成本和施工周期。
二、产品性色
1 、超远距离传输（无障碍 1 千米） （低功耗）
2 、超强信号穿透 （可穿透 4 层楼）
3 、超强抗干扰能力（融合了数字扩频、数字信号处理和前向纠错编码）
4 、温控器自带路由功能（需配置）
5 、一个网关可带254个温控器
三、硬件产品功能
1 、 提供 RJ45 网口，10M/100M 以太网自适应，通讯协议为 Modbus TCP 协议 提供 RS-485 接口，通讯协议为 Modbus RTU
2 、RJ45 网口
10M/100M 以太网自适应
通讯协议为 Modbus TCP 协议
可以同时提供 6 个服务器和 2 个客户端，当使用客户端的时候，为本公司私有协议，联系我们获取 协议。ip 地址： 192. 168.1.88
子网掩码 255.255.255.0
默认网关： 192.168.1.1
端口号： 502 （以上全部参数均可修改）
3 、 rs-485 接口
A2 B2 接口： 上行通讯接口
通讯协议 Modbus RTU 协议，协议点表与 RJ45 网口的 TCP 协议完全相同
通讯参数如下： 波特率 9600 （可修改） ，数据位 8 ，停止位 1 ，无校验。Modbus 从站地址为 1 。 A B 接口： 下行采集 485 温控器时使用（仅作为 485 温控器网关时生效） 该口使用时接入现场温控 器的 485 总线即可，网关会按照温控器地址轮询采集数据
通讯参数： 与温控器保持一致
4 、 TYPE-C 接口
网关提供一路 USB TYPE-C 接口，可用于升级固件和通讯。连接方式，使用手机 TYPE-C 数据线连接 电脑即可与网关通讯。使用的通讯方式为串口通讯，通讯协议为 Modbus RTU 协议，协议点表与 RJ45 网口的 TCP 协议完全相同
通讯参数如下： 波特率 9600 ，数据位 8 ，停止位 1 ，无校验，Modbus 从站地址为 1。
5 、 射频天线接口
射频天线安装为螺栓对接，用户安装时需把天线螺栓与网关的天线接口对接并拧紧螺栓，如果螺栓 未拧紧或松动，会影响 LoRa 信号强度。
四、软件产品功能
1 、LoRa 无线 RF 端口为 Modbus RTU 协议透传，作为 Modbus 主站；
2 、LAN 网线通讯协议为 Modbus TCP 协议，作为 Client 客户端；
五、技术参数
1 、电源:9~24V 直流，支持正负极反接
2 、功耗： ≤4W。
3 、工作温度： -25℃～70℃ ，工作湿度： 5~95% ，无冷凝；
4 、静电放电抗扰度（ ESD）：等级 4 级，实验电压 8kV；
5 、辐射电磁场抗扰度： 等级 3 级，实验强度 10V/m；
6 、电瞬变脉冲群干扰度（ EFT）：等级 4 级，实验电压 4kV；
7 、浪涌（冲击） 抗扰度： 等级 3 级，线间： 实验电压 1kV ，线地： 实验电压 2kV。
