空气质量传感器说明书

1.产品描述

多参数空气质量传感器是一款高性价比的多参数空气质量传感器集成模组，能够检测室内pm2.5浓度、CO2浓度、温度、湿度、甲醛浓度、VOC浓度、烟雾浓度、特殊气体浓度等多项空气指标的实时测量数值，其性能稳定、设计紧凑、功能齐全、接口丰富。

通讯接口为标准485总线，波特率:9600 数据位:8 停止位:1 校验位:无。

 2.产品特点

Ÿ 可同时输出PM2.5、PM10、CO2、VOC、甲醛等多种指标

Ÿ 响应快速，功耗低，长期稳定性好

Ÿ 超薄设计、风道布局更科学

Ÿ 修正补偿技术、确保全温度范围下数据的精度

Ÿ 传感器高度集成，且可任意选配

 3.主要应用

Ÿ 新风系统，中央空调

Ÿ 医药行业、电子行业、食品加工、精加工洁净室、精密试验区等行业

Ÿ 空气品质传感器

Ÿ 其他更多需求空气质量检测、检测领域等

4.技术指标

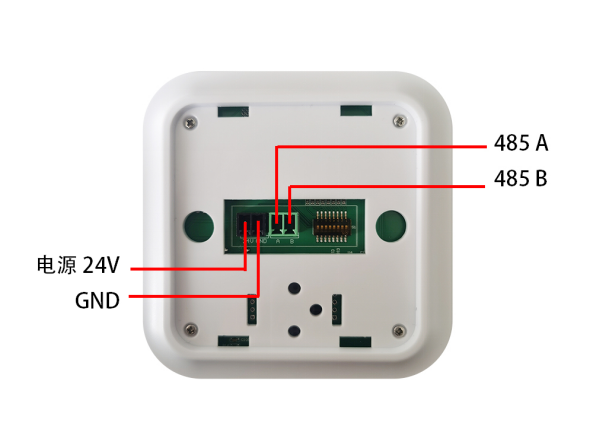

5. 引脚定义

6. 检测参数

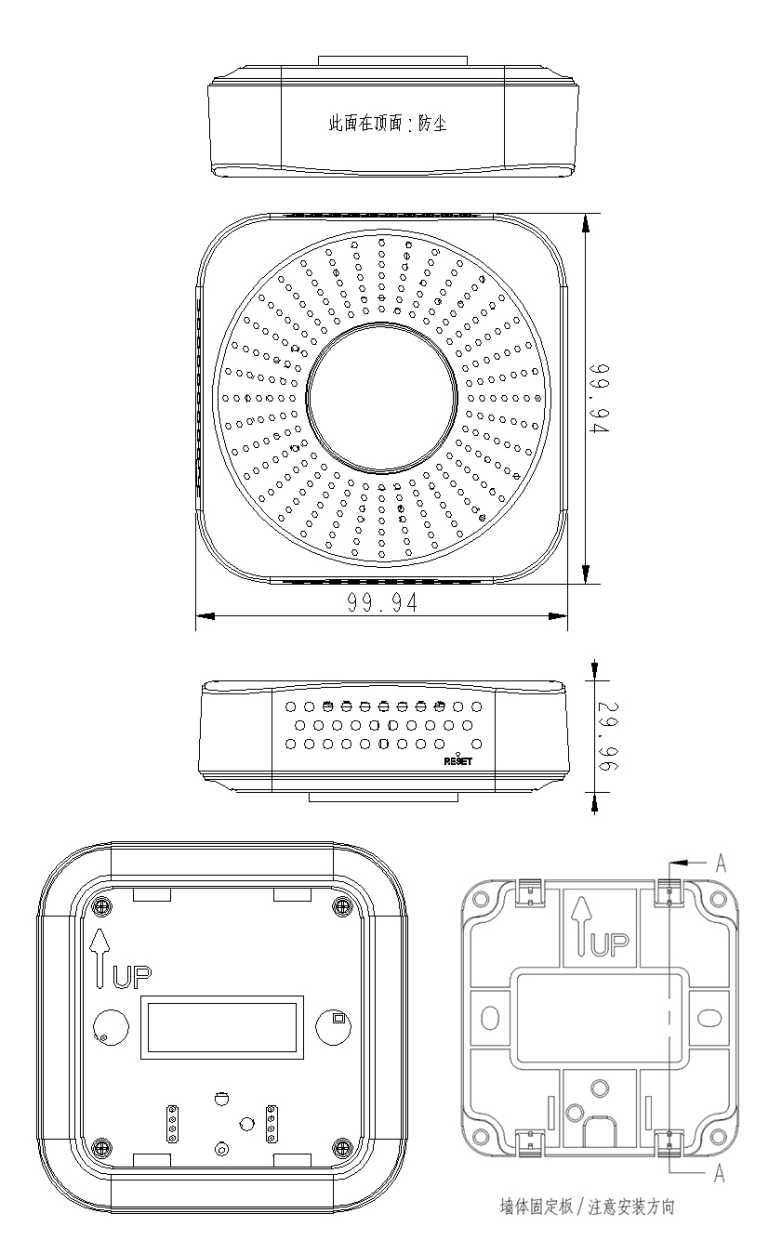

7. 尺寸说明

 8. 注意事项

1、本模组上 PM2.5 传感器适用于普通室内环境粉尘颗粒物的检测，实际使用环境应尽量避免油烟环境、 粉尘颗粒物过大、高湿环境等，如：厨房、洗浴室、吸烟室、户外等环境。如使用在此类环境中应在 设备上增加相应的防护措施，避免粘性粒子或大的颗粒物进入传感器内部，在传感器内部形成存积而 影响传感器的性能。

2、模组避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类及高浓度气体。

3、模组不可用树脂材料完全封装，也不可浸没在无氧环境中，否则会损坏传感器的性能。

4、模组不能长时间应用于含有腐蚀性气体的环境中，腐蚀性气体会损害传感器。

5、模组初次上电使用需预热 3 分钟以上。

6、请勿将该模组应用于涉及人身安全的系统中。

7、传感器如需放置于狭小空间，此空间应通风良好。

8、请勿将模组安装在强对流空气环境下使用。

9、请勿将模组长时间放置于高浓度有机气体中，长期放置会导致传感器零点发生漂移，恢复缓慢。

10、禁止用热熔胶或者固化温度高于 80℃ 以上的密封胶封装模组。

11、传感器应远离热源，并避免阳光直射或其他热辐射。

12、模组不可经受过度的撞击或震动。
