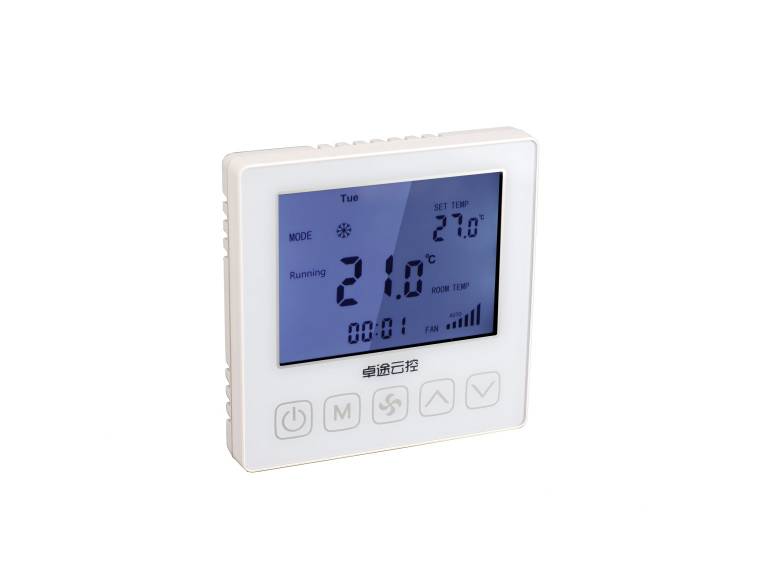

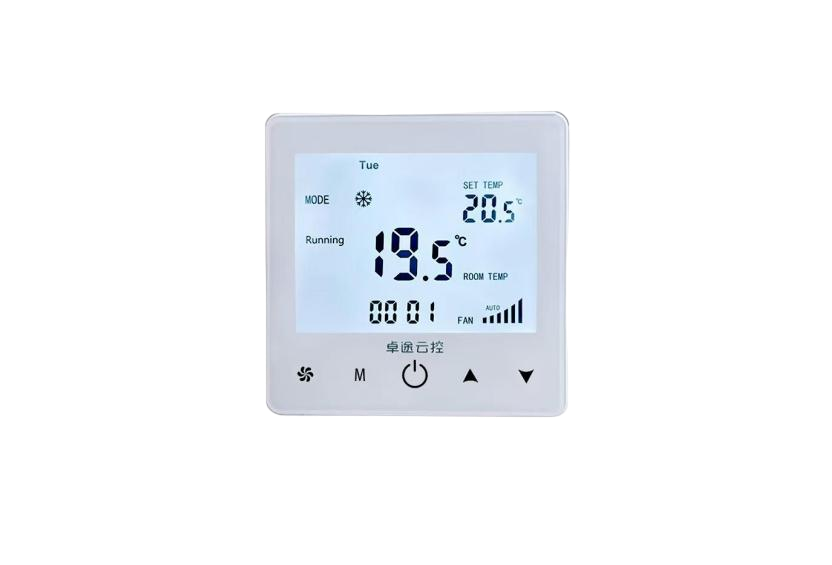

无线计量监控温控器ZT-WW01
ZT-WW01 无线计量监控温控器使用说明书
一、 产品概述
本款LORA无线联网型温控器，适用于水系统中央空调风机盘管的室内温度控制，通过室内温度和设定温度相比较，对空调系统末端的风机盘管及电动阀进行开启和关 闭，从而达到恒温、舒适及节能的目的。
LORA无线联网型温控器在改造项目中优势明显，免二次布线，信号传输距离远，穿 透能力强，大大节省了施工成本和施工周期。
二、产品特色
1、超远距离传输（无障碍1千米） （低功耗）
2、超强信号穿透 （可穿透3-5层楼）
3、超强抗干扰能力(融合了数字扩频、数字信号处理和前向纠错编码)
4、温控器自带路由功能（需配置）
5、一个网关可带254个温控器
6、支持三级中继功能，可以最大化延长通讯距离
三、 产品功能
1、通信接口： Lora接口
2、通信协议： Modbus RTU 协议
3、面板具有中继功能
4、面板可显示工作模式、设定温度、室内温度、星期、风速、时钟、水阀开/关
5、支持二管制、四管制水系统（定制） ，支持二线制、三线制开/关型水阀
6、支持八时段、八温度定时设置，支持课程表
7、计时功能（风机高中低速累计运行时间）
8、电量统计
9、预充值功能（联网版和单机版） （欠费停机）
10、童锁功能（全锁和半锁）
11、掉电记忆
12、密码功能（管理员密码）
13、广播群控
14、风阀受控（达到设定温度后可选择风阀关或不关）
15、背光亮度3级可调
四、技术规格
1、工作电源： AC85-285 V，50/60Hz；
2、控制信号： 电开电关信号；
3、负载电流： 5A
4、外型尺寸： 86x86mm
5、开孔尺寸： 66*66cm
6、温度设定范围： 5℃～45℃；
7、温度显示精度： 0.5℃；
8、温度控制精度： ±1℃；
9、测温误差： ≤0.5℃；
10、外壳材质： PC+ABS阻燃
11、镜面材质： PC双面加硬
12、工作环境： -5-45° 湿度5-95%RH (不结露)
13、防护等级： IP30

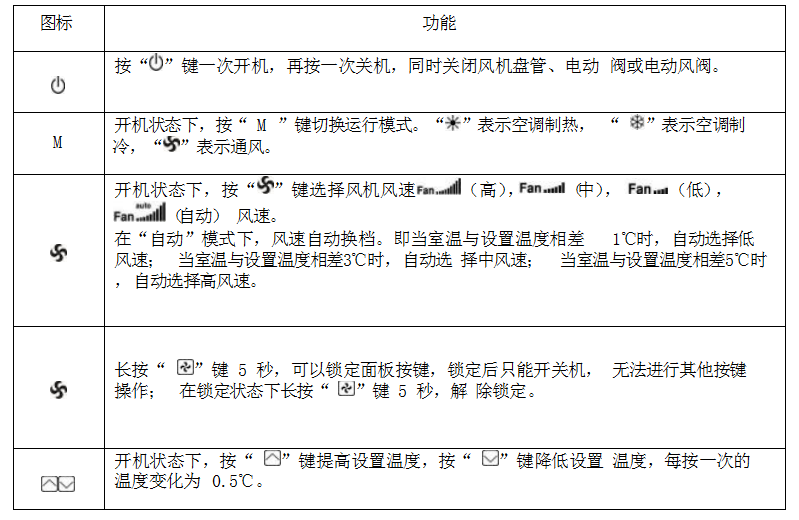

五、操作说明
*每次操作设备前，先按任何键打开背光亮度，之后可按以上正常操作。
六、系列智能温控器接线端子图

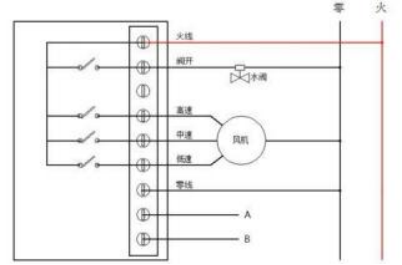

二管制 2 线阀温控器接线图

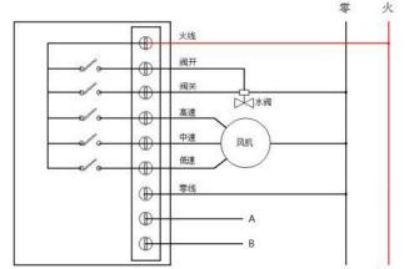

二管制 3 线阀温控器接线图
警告：请严格按照接线图正确接线，切勿使水、泥浆等杂物进入设备内，
以免造成设备损坏
