恒温恒湿变风量控制系统
一、设备监控系统
本工程主要是对新风洁净空调机组、组合空调机组进行监控实现自动控制，以达到生产环境要求及节能降耗、安全操作的目的

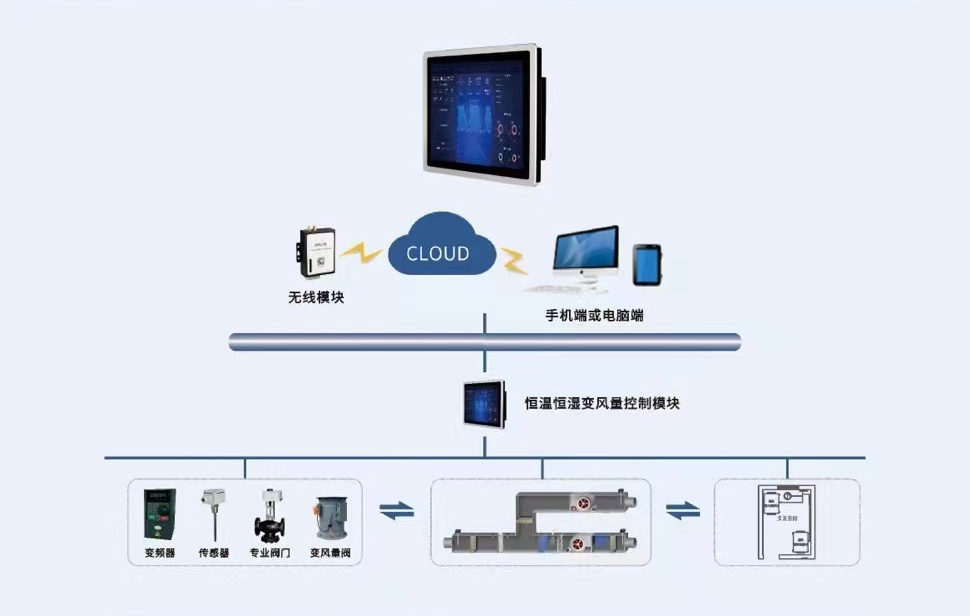

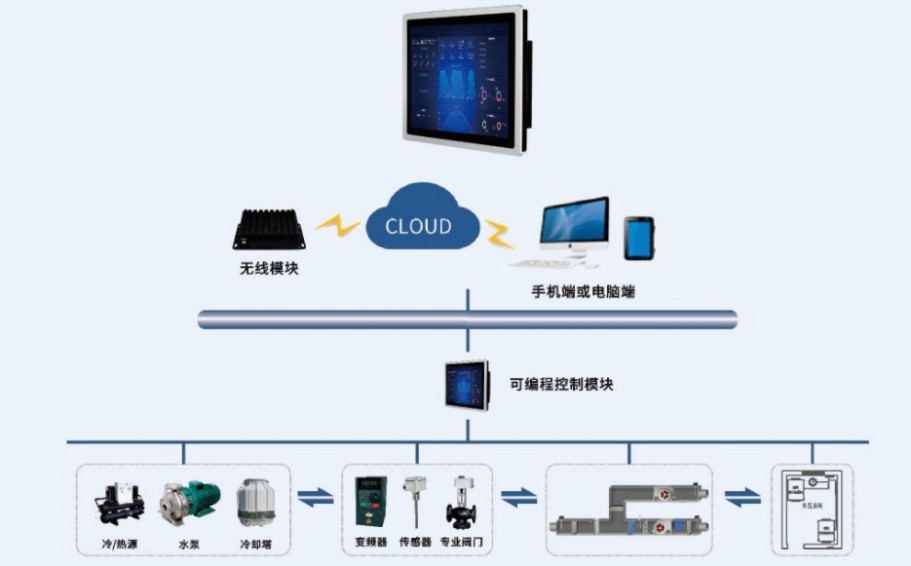

1.系统架构
管理系统软件和相应的通讯设备组成现场控制层的控制器采用直接数字控制器(DDC1，控制器箱设在各设备房或控制参数数较为集中处，每台DDO的输入输出接口数量与种类应与所控制的设备要求相适配，并留有10%~15%的余量，
2、系统总体设计要求:
2.1控制系统应选用知名品牌施耐德低压原件、西门子PIC，昆仑通态触摸屏、（根据客户要求选择合适品牌）实现分散控制集中管理的优势、便于用户管理和使用。在本系统中须具备以下功能。
提供一套先进，可靠、完善的楼字自控系统对各系统及设备进行全面的监控和控制，同时收集、计量、保留及管理各系统中的重要讯息及数据从而达到最佳的自动化管理及节约能源的效果。
2.2 该系统为一个集散型控制系统，采用集中管理。分散控制，配合DDC现场控制器，具有可编程功能，可独立监控有关设备，无须上报中央处理机处理。该系统采用鼠标操作，须采用中文Windows等为平台的控制器软件，有中文提示，使用简单。23集散化控制系统，容错能力强·模块化设计、易于扩展和修改
2.4 采用三级系统结构，保证在系统中任何一点出现故障时不会影响到系统中其他控制点对本地设备的控制。
2.5中央控制系统采用直观的动画人机界面。
2.6 多级密码保护，限制非法操作，保证中央控制系统的安全性:断电恢复后，系统自动更新各点状态:具备能量管理控制功能、延长设备的使用寿命:保存报警信息
2.7 操作软件应具有程序编制和修改功能。承包商向该工程提供的软件程序的编制及修改应通过可以人机对话的图形化编程语言进行。系统软件要求具备标准的基于 WEB浏览器的用户界面，任何连接到网络的标准Web浏览器均可获得系统数据。
二、楼宇自控系统控制原理:
1、 卧式组合式空调机组控制:
)控制对象:电动水阀、风机启停、新风回风调节阀、加湿器等。
b)监测内容送风温度、送风湿度、回风温度、回风湿度，回水温度、加湿器状态风机运行、故障及手/自动状态、防冻信号，过滤网压差报警 C)控制方法:
(1)DDC应能够根据时间表，分时段与分季节自动启停机组、修改送风温度、湿度设定值、室内温度湿度设定值。
(2)机组送风温度与设定值偏差以PID方式自动调节空调水阀开度
夏季工况 送风温度比设定值高2℃时，水阀开大:低2℃时，水阀关小:通过控制表冷器电动双通阀的开度调节表冷器的冷水流量保持室内温度恒定。
冬季工况送风温度比设定值高2时水阀关小·低℃时水阀开大通过控制加热段电动双通阀的开度调节加热器的热水流量使宰温保持恒定。(d)联锁及保护:
(1)空调系统新风电动风阀、回风口电动阀均与空调器联锁，空调机组开启、电动风阀开启、空调机组停上运行，电动阀风关闭。
(2)防冻保护:当加热盘管表面温度低于4℃时风机停止运行，新风阀关闭并报警，加热盘管水路两通阀和回风阀全开。(3)压差报警·过滤器两侧压差超过设定值时，自动报警。
2、 新风洁净空调机组控制:
Q)控制对象电动水阀、新/排风开关阀、风机启停、加湿器启停。
h)监测内容送风温度、送风湿度、回水温度风机运行、故障及手/自动状态，新风阀开闭状态、电动水阀开度反馈、防冻信号、过滤网压差报警。
控制方法:
c)
(1)DDC应能够根据时间表 分时段与分季节自动启停机组，修改送风温度、湿度设定值，室内温度湿度设定值。
(2)机组送风温度与设定值偏差以PID方式自动调节空调水阀开度
夏季工况 送风温度比设定值高2℃时，水阀开大:低2℃时水阀关小:通过控制表冷器电动双通阀的开度调节表冷器的冷水流量保持室内温度恒定。 冬季工况 送风温度比设定值高2℃时，水阀关小:低2℃时，水阀开大通过控制加热段电动双通阀的开度调节加热器的热水流量使室温保持恒定。 d)联锁及保护:
(1)停机联锁:新风机停止时，新风阀全关，制冷季过渡季关闭水阀。(2)开机联锁:风机开启前，先开启风阀，按控制要求联动控制。
(3)防冻保护:当加热盘管表面温度低于4℃时风机停止运行，新风阀关闭并报警，此时加热盘管水路两通阀全开。
