一、系统概述

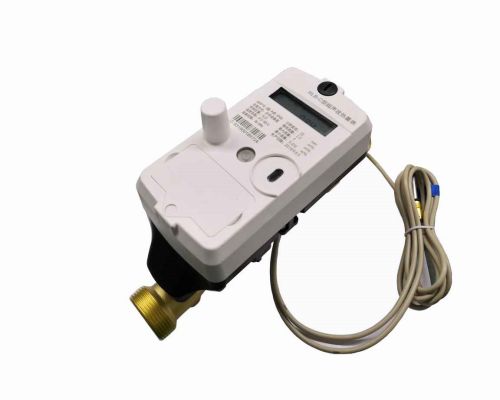

超声波热量表（以下简称“热量表”）是高性能、低功耗电子式热量表，用来测量和显示载热(冷)液体流经热冷交换系统释放（吸收）的热量。

热量表由流量传感器、配对温度传感器和微处理器等组成，微处理器从流量传感器得到流量信号，从温度传感器得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量。

该热量表可通过NB-IoT网络与计算机及软件配合，组成远传抄表系统，供热单位可以获取表中数据，方便对用户用热量的管理。

二、关键技术

三、主要技术参数

四、工作状态

热量表具有两种工作状态：检表状态和正常工作状态，检定热量表的准确度时必须进入检表状态。两种工作状态的主要区别是显示分辨力的不同，具体列表如下：

1、流量和热量检定：用“检表状态启动卡”对准热量表的红外接口（距离2cm内），按下按键，通讯成功热量表进入流量和热量检定状态，此状态循环显示：

1  *.***  kW·h    (用于分量检定和分量组合检定，不可与2  *.*** kW·h 数据记混)

1  *.***** m³      (用于分量检定和分量组合检定，不可与2  *.***** m³  数据记混)

2  *.***  kW·h     (用于总量法检定)

2  *.***** m³           (用于总量法检定)

2、温度检定：在流量和热量检定状态下，触摸按键，表进入温度检定状态，此状态循环显示：

入口温度：　^入口   **.** ℃

出口温度：  ^出口   **.** ℃

温差：  ^温差   **.** K

注：①触摸按键依次切换流量检定状态、温度检定状态。

②热量表显示Err-H为红外通讯错误，用检表状态启动卡对准热量表的红外接口（距离2cm内）重新按键即可进入检表状态。

五、安装

（一）安装前的准备工作：

1、热量表采用NB-IoT窄带物联网网络通讯，热量表上线后显示信号标志 。

2、使用能够联网的计算机登陆管理系统服务器并进入管理软件。

3、将热量表出厂编号在管理软件上建立相应表档案，编号详见热量表上的ID及IMEI号。

4、有NB-IoT网络覆盖的地方均可安装热量表，可通过管理软件查询热量表上报的信号值，不建议安装在信号接收灵敏度（RSRP）低于-115dBm的位置。

（二）安装示意图：

（三）注意事项：

1、建议在热量表前加装过滤器。

2、建议在过滤器前安装阀门，方便检修清理过滤器。

3、安装前请先冲洗管道防止管道内有麻丝砂石等杂物。

4、安装时不要扳动、转动、碰击热量表内部零部件，避免磕碰表体。

5、热量表、测温接头与管道连接时用力不宜过大，以免损坏热量表或测温接头。将接头套入接头螺母后安装到管道上，然后扭转接头螺母将热量表安装到管道上，安装期间保持热量表水平。注意：热量表以及接头不应受过大的折弯力。安装热量表、测温接头时禁止出现如图所示的安装方式：

六、使用方法

（一）用户使用

热量表持续计量用户累积使用流量、热量等数据，并同热量表运行状态一并上报至管理中心。

（二）定时上传

热量表每天定时上传数据。上传时间可设，管理中心可根据需要配置。

热量表定时上传前一天0点到24点记录的数据，数据包括：累积流量、累积热量、累积工作时间，每1小时间隔使用量，电池电压，网络信号参数、表状态等信息。

（三）参数设置与查询

可在管理软件上预置命令来设置及查询热量表相关参数。例如可设置及查询数据上传参数，网络参数，热量表流量、热量等相关参数。

（四）指示

3、其他显示字符含义：

七、外形尺寸

1、热量表外形尺寸图

2、温度传感器接头安装尺寸图

八、配套供应

注：本说明书所示图仅供参考，不作为产品检验的依据，如实际产品与本说明书不同，请以实物为准，或向我公司咨询。
